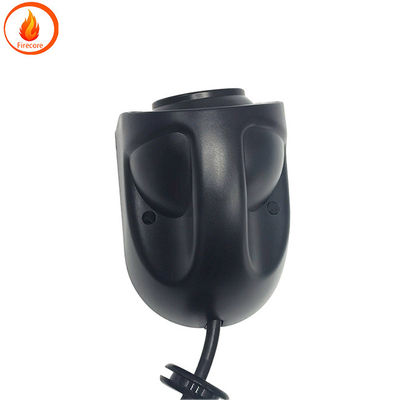

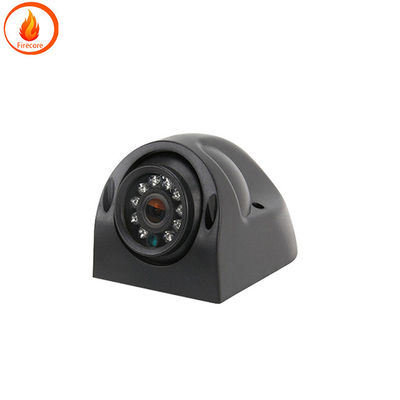

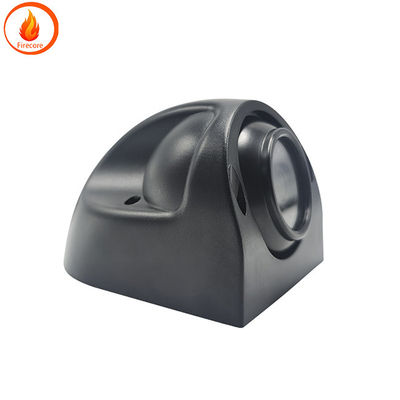

AHD-Überwachung CCTV-Kamera Installation im Bus Nachtsicht in hoher Auflösung

Bus-CCTV-Kamera 24V-Kameramontage mit Sternenaufnahme in der Nacht

Installation von Kameras
Abbildung (2) Überwachungseffekt von vier Kameras
This system requires the installation of four cameras  as shown in Figure (2)   Front facing cameras are divided into two types  dedicated and general - purpose cameras   Dedicated cameras are installed on the vehicle emblem   as shown in Figure (3)   Universal external cameras can be installed on air intake grilles   bumpers   or other suitable locations
Abbildung (3) Front-View-Installation
Die Kameras auf beiden Seiten sind auf dem Rückspiegel montiert, wie in Abbildung 4 gezeigt.


Abbildung (4) Wirkung der Montage von Kameras auf beiden Seiten
1. 2 Montage des Monitors Verbinden Sie die Leitung mit dem DVD-Host nach dem Verkabelungsdiagramm
1. 3 Installation des Hosts:Nach dem Anschließen der Leitungen nach dem Verkabelungsdiagramm platzieren Sie den Host in einer Lagerkiste oder installieren Sie es in einer geeigneten Position im Inneren des Fahrzeugs Der Vibrationssensor ist an der Fahrzeugkarosserie befestigt
6. Betriebsmethode des Panoramasystems
Das Überwachungssystem hat zwei Funktionsarten:  automatic mode and manual mode  Automatic mode and manual mode can be used together simultaneously  The manual mode can be controlled through the steering lever or membrane switch (optional)   and the control of the steering lever and membrane switch is consistent

360°-Panoramaüberwachungssystem Anzeigebildschirm Schaltbetrieb

(1) Vier Bildschirme: Wenn das Fahrzeug startet, starten der Host und die Kamera und der Bildschirm befindet sich in einem H-förmigen Vier-Teil-Modus mit vier Bildschirmen:  "front"  "back"  "left"   and "right" (hereinafter referred to as the basic screen mode)   After a delay of 15 seconds   the display automatically turns off and switches to navigation and audio mode   but the entire system is still in recording mode

(2) Front view  In the basic graphics mode    the front camera works by using the film switch or lifting the steering lever upwards   The display screen displays the front view of the car separately   Press the film switch again or lift the steering lever upwards to turn off the display and switch to navigation and audio mode

(3) Rear view   When reverse gear is engaged   the display automatically switches to the reverse view screen  which is the rear view display mode   If you exit reverse gear   turn off the rearview display mode and automatically enter the basic screen mode  After a delay of 15 seconds   the display will automatically turn off and switch to navigation and audio mode

(4) Side view  In the basic graphics mode   when turning on the left or right turn lights   the display screen switches to the left and right display modes   cancels the turn signal   and the screen automatically switches to the basic graphics mode   with a delay of 5 seconds to turn off the display and switch to navigation and audio mode

(5) Seiten- und Rücksicht:  When reverse gear is engaged and turn signals are turned on   the display screen switches to a three screen display mode   where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car  The upper right corner displays the front right image of the car    On this basis, exit reverse gear    and when the turn signal is powered on    the display screen switches to the left and right display modes  The left side displays the left front screen of the car  and the right side displays the right front screen of the car   When the turn signal is cancelled  the screen automatically switches to the basic screen mode   with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode

(6) Während des Fahrzeugbetriebs kann durch Drücken des Membranschalters oder Heben des Lenks nach oben ein
