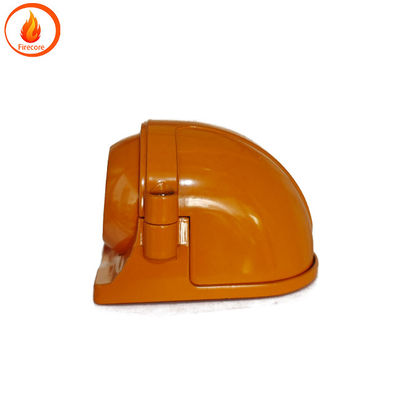

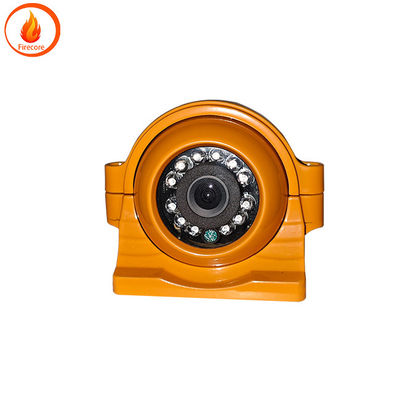

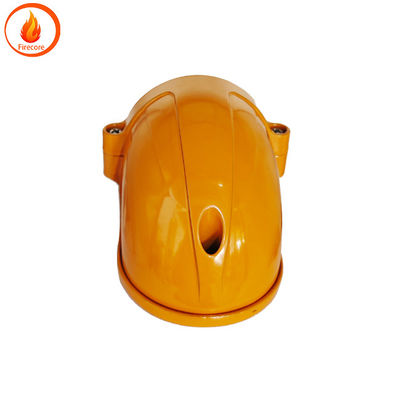

Custom 1080P AHD Autokamera Stoßdicht AHD Links und Rechts Blindpunktüberwachung

AHD-Auto-Kamera Lkw-Seite montiert AHD links und rechts Blindpunktüberwachung wasserdicht und stoßfest

Abbildung (: 1) Leitungsverbindungsdiagramm
4. Leitungsverbindungsdiagramm: wie in Abbildung 1 dargestellt
Installation von 5 Überwachungssystemen
Installation von Kameras
Abbildung (2) Überwachungseffekt von vier Kameras
Dieses System erfordert die Installation von vier Kameras, wie in Abbildung 2 dargestellt.Spezielle Kameras werden auf dem Fahrzeugemblem wie in Abbildung 3 dargestellt installiert. Universelle externe Kameras können an den Lufteinlassgittern, Stoßfängern oder an anderen geeigneten Stellen installiert werden.
Abbildung (3) Front-View-Installation
Die Kameras auf beiden Seiten sind auf dem Rückspiegel montiert, wie in Abbildung 4 gezeigt.
Abbildung (4) Wirkung der Montage von Kameras auf beiden Seiten
1. 2 Montage des Monitors: Verbinden Sie die Leitung nach dem Verkabelungsdiagramm mit dem DVD-Host.
1. 3 Installation des Trägers: Nach dem Anschließen der Leitungen nach dem Verkabelungsdiagramm wird der Trägersystem in eine Lagerkiste gelegt oder in eine geeignete Position im Fahrzeug eingebaut.Der Vibrationssensor ist an der Fahrzeugkarosserie befestigt..
6. Betriebsmethode des Panoramasystems
Das Überwachungssystem verfügt über zwei Betriebsarten: automatischen und manuellen Betrieb.Der manuelle Modus kann über den Lenklang oder den Membranschalter (optional) gesteuert werden und die Steuerung des Lenklanges und des Membranschalters ist konsistent
360°-Panoramaüberwachungssystem Anzeigebildschirm Schaltbetrieb
(1) Vier Bildschirme: Wenn das Fahrzeug startet, starten der Host und die Kamera und der Bildschirm befindet sich in einem H-förmigen Vier-Teil-Modus mit vier Bildschirmen:"vorne", "hinten", "links" und "rechts" (nachstehend "Grundbildschirmmodus" genannt) Nach einer Verzögerung von 15 Sekunden schaltet sich das Display automatisch aus und wechselt in den Navigations- und Audiomodus, aber das gesamte System ist immer noch im Aufnahmemodus.
(2) Frontansicht: Im Grundgrafikmodus arbeitet die Frontkamera mit dem Filmschalter oder mit dem Hebel nach oben.Der Bildschirm zeigt die Vorderseite des Autos separat Drücken Sie den Filmschalter erneut oder heben Sie den Lenkhebel nach oben, um das Display auszuschalten und in den Navigations- und Audiomodus zu wechseln

(3) Rückwärtssicht: Wenn der Rückwärtsschaltgetriebe eingeschaltet ist, wechselt das Display automatisch auf den Rückwärtsschaltbildschirm, der der Rückwärtsschaltmodus ist.Schalten Sie den Rückblick-Display-Modus aus und gehen Sie automatisch in den Grundbildschirmmodus ein.Nach einer Verzögerung von 15 Sekunden schaltet sich das Display automatisch aus und wechselt in den Navigations- und Audio-Modus.
(4) Seitenaufnahme:  In the basic graphics mode    when turning on the left or right turn lights    the display screen switches to the left and right display modes    cancels the turn signal    and the screen automatically switches to the basic graphics mode    with a delay of 5 seconds to turn off the display and switch to navigation and audio mode

(5) Seiten- und Rücksicht:  When reverse gear is engaged and turn signals are turned on    the display screen switches to a three screen display mode    where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car In der oberen rechten Ecke ist das Bild des Autos zu sehen.Auf dieser Grundlage geht der Rückwärtsschaltgetriebe aus und wenn das Drehsignal eingeschaltet ist, schaltet der Bildschirm in den Bildschirmmodus links und rechts.Die linke Seite zeigt den linken Frontbildschirm des Autos und die rechte Seite zeigt den rechten Frontbildschirm des Autos.  When the turn signal is cancelled    the screen automatically switches to the basic screen mode   with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode  .

(6) Beim Betrieb des Fahrzeugs kann durch Drücken des Membranschalters oder Heben des Lenks nach oben in den Grundbildschirmmodus eingegeben werden.

(7) Bei der Steuerung des Lenkhebeln kann der Lenkhebel nur einmal angehoben werden. Wenn Sie den nächsten Bildschirm betreten müssen, müssen Sie vor der Bedienung eine Sekunde Pause einlegen.Mehr als zweimal kontinuierlich betrieben wird, ist ungültig.Der Dünnfilmschalter ist optional.

(8) Bei nächtlicher Benutzung der Scheinwerfer ist die Steuerung des Lenkhebeln unwirksam. In diesem Fall drücken Sie die doppelten Blinklichter zum Anschalten und schalten Sie die doppelten Blinklichter dann aus.Zu diesem Zeitpunkt tritt das System in den Grundmodus ein, und die Bedienweise für das Schalten des Bildschirms wird in den Schritten (1) - (7) dargestellt..
